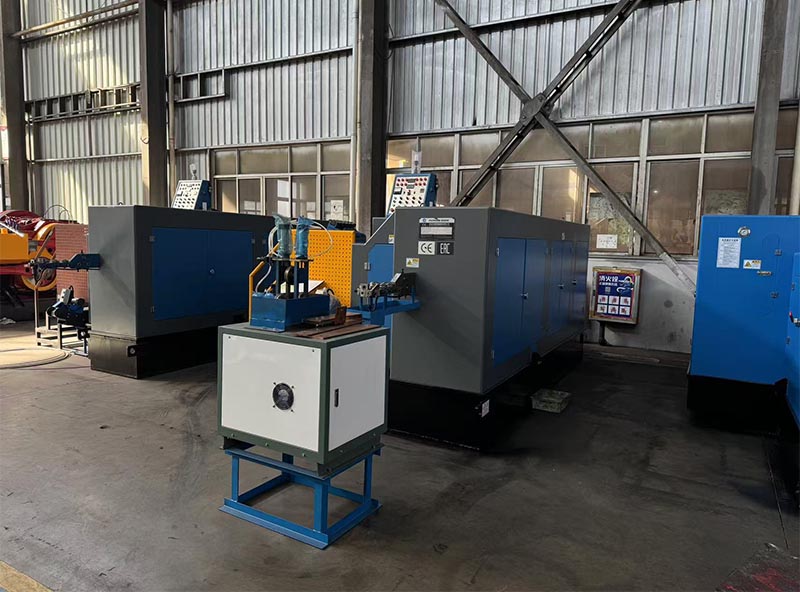

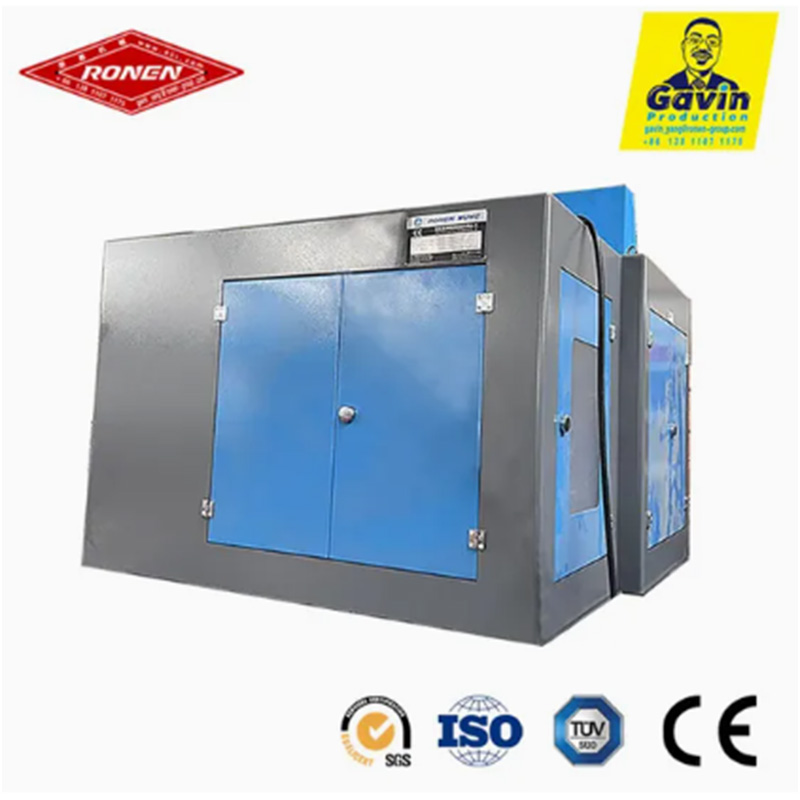

Tootja Ronen® toodab automaatset 4-die 4-löögipoltide valmistamise masinat, mis moodustab poltide toorikud nelja vormietapi ja nelja sepistamisprotsessi kaudu: traadi lõikamine, väänamine, pea vormimine, lõplik kärpimine. Operaatorid vajavad ainult aeg-ajalt väljundi kontrollimist, mitte pidevat jälgimist.
Automaatne 4-die 4-puhumispoltide valmistamise masin kasutab nelja vormikomplekti ja nelja järjestikust stantsimisprotsessi, et muuta metalltraadi automaatselt poltide toorikuteks. Tootmisprotsessis ei ole vaja töötajaid sekkuda. Masinad lõpetavad kogu protsessi ise.
Poltide valmistamise masin töötleb metalltraadi poltideks neljas etapis. See lõikab metalltraadist osa ja suunab selle seejärel nelja jaama. Igas jaamas surub mulgur metalltraati, et moodustada poldi erinevad osad, näiteks poldipea või poldi ots. Lõpuks toodetakse valmis polt.
Asetage terastraadi mähis automaatsesse 4-die 4-puhumispoltide valmistamise masinasse. Töötlemise ajal sirgendab masin esmalt terastraadi, seejärel lõikab selle eelseadistatud pikkusteks ja lõpuks vormib selle pideva töötlemise teel valmis poltide valmistamiseks. See automatiseeritud protsess on loodud suure hulga poltide tõhusaks tootmiseks. See protsess ühendab varem mitu eraldiseisvat etappi pidevaks tööks ühel masinal.
Poltide valmistamise masin söödab materjali otse. Esimene stants lõikab traadi läbi ja moodustab pea esialgse kuju. Teine stants kujundab pea selgemalt (näiteks kuusnurkse pea servad). Kolmas stants töötleb vardaosa (lihtsad sammud või läbimõõdu vähendamine). Neljas stants viimistleb pea ja vardaosa ning lõpuks saadetakse valmis toorik automaatselt välja.
| Mudel | Üksus | DBF-64S | DBF-64SL |
DBF-84S |
DBF-104S |
DBF-104L |
DBF-134L |
DBF-134L |
| Sepistamisjaam | EI. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Sepistamisjõud | Kgf | 35.000 | 40.000 | 60.000 | 80.000 | 80.000 | 120.000 | 120.000 |
| Max.läbimõõt. | mm | F8 | F8 |
Φ10 |
F12 |
F12 |
F15 |
F15 |
| Maksimaalne lõikepikkus | mm | 80 | 105 | 115 | 135 | 185 | 190 | 265 |
| Väljundkiirus | tk/min | 140-210 | 130-200 | 120-180 | 90-140 | 80-130 | 75-110 | 50-80 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 90 | 92 | 118 | 160 | 175 | 225 |
| Peamine ram-käik | mm | 110 | 136 | 160 | 190 | 262 | 270 | 380 |
| Peamine mootori võimsus | Kw | 15 | 15 | 22 | 30 | 30 | 37 | 37 |
| Üldine hämardus | mm | Φ30*45L | Φ30*45L |
Φ50*50L |
Φ45*59L |
Φ45*59L |
Φ63*69L |
Φ63*69L |
| Üldine hämardus | mm | Φ40*90L |
Φ40*90L |
Φ45*125L |
Φ53*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
| Peamise stantsi üldine hämardus | mm | Φ50*85L |
Φ50*110L |
Φ60*130L |
Φ75*135L |
Φ75*185L |
Φ86*190L |
Φ86*305L |
| Surma pigi | mm | 60 | 60 | 70 | 90 | 94 | 110 | 110 |
| Ligikaudne kaal | Ton | 8 | 10 | 14 | 18 | 21 | 28 | 33 |
| Kohaldatav poldi läbim | mm | 3-6 | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
| Tooriku varre pikkus | mm | 10-65 | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 |
| Üldiselt hämardub. | mm | 5300*3000*2300 | 5500*3100*2300 | 6500*3200*2500 | 7400*3500*2800 | 9000*3500*2900 | 10000*3800*2900 | 11000*3800*3000 |
Automaatse 4-die 4-löögipoltide valmistamise masina müügiargumendiks on "täisautomaatne + nelja vormi moodustamine". See on väga tõhus ja säästab tööjõudu. Protsessi efektide vaatenurgast võib nelja vormiga nelja puhumisprotsess toota tooteid suurema täpsusega kui kahe vormiga kahe puhumise protsess, kasutades täpsemat vormimise juhtimist. Ümmarguse peaga poldi pea kaarüleminek on ühtlane ja pidev ilma ilmse kõrvalekaldeta; kuusnurkse peaga poldi kuusnurkne struktuur on hästi sümmeetriline ja mõlema külje mõõtmeviga on kontrollitav. Edasist lihvimist pole vaja ja jäätmekogus on väiksem.
