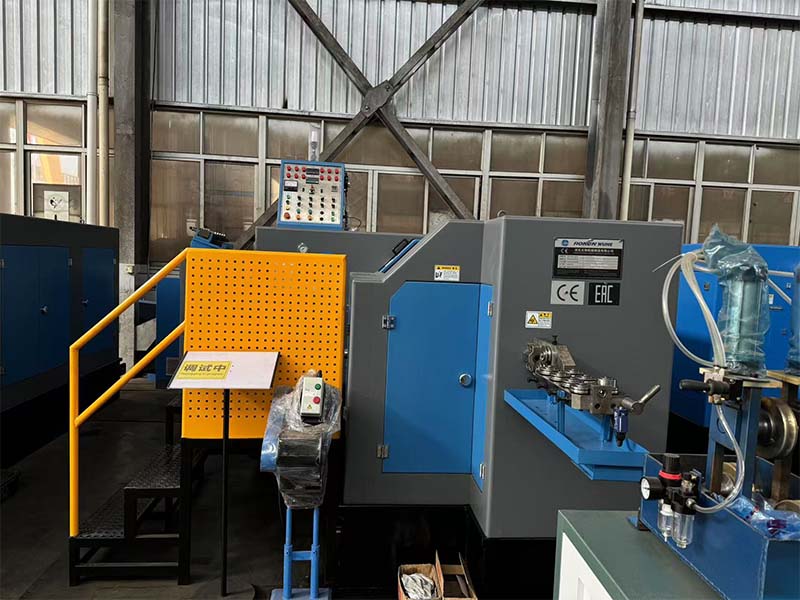

Ronen® – võtmetarnija – külmsepistamise 5-jaamaline poldivormimismasin moodustab poltide toorikuid viie külmtöötlusetapi kaudu: traadi lõikamine, väänamine, pea vormimine, trimmimine ja võlli lihvimine. Lihtsalt pange traat söötmismasinasse, seadistage see ja see töötab automaatselt.
Cold Forging 5-station Bolt Former Machine muudab metalltraadi poltide toorikuteks viie järjestikuse külmpressimise jaama kaudu. Toodeti poldi toorik, mille pea ja vars olid kinnitatud. Seda saab seejärel kasutada järgnevateks keermestamiseks.
Bolt Former Machinei viiel jaamal on selgelt määratletud ülesanded: Jaam 1 lõikab traadi läbi ja pressib välja väikesed eendid (pea esialgne kuju); Jaam 2 eelpingestub pead, et kuju oleks selgem; Jaam 3 töötleb vardaosa (näiteks surub välja vähendamise või sammud); Jaam 4 surub peeneks pea detailid; Jaam 5 lõpetab vardaosa ja pea vormimise. Kogu protsess ei vaja kuumutamist; see viiakse läbi otse külmas olekus.
Masin saab metalltraati vormida ilma kuumutamiseta. Automatiseeritud seadmed tõmbavad esmalt välja metalltraadi, lõikavad selle vastavalt vajadusele kindlateks pikkusteks ja transpordivad seejärel järjestikku viide erinevasse töötlemisjaama. Iga jaam teeb konkreetseid toiminguid, nagu pea vormimine või vardaosa sisestamine, moodustades lõpuks poldi.
Cold Forging 5-station Bolt Former Machine hooldusfookus seisneb ülekandemehhanismis ja vormides. Poltide tooriku jaamade vahel liigutamise mehhanismi tuleb hoida täpselt ja kontrollida sepistamisvormide kulumisseisundit, et veenduda, et poldid vastavad spetsifikatsioonidele.
Cold Forging 5-station Bolt Former Machine omadus on see, et sellel on ulatuslikud jaamafunktsioonid ja see on hästi kohandatav erinevate materjalidega. Asend 1-2 on toru pea jaoks ja 3-5 asend on toru korpuse jaoks. See saab hakkama poltidega, alates lihtsatest ümarpeadest kuni astmeliste poltideni. Igale töökohale rakendatavat survet saab reguleerida iseseisvalt ja see ei põhjusta juhtme pragunemist.
| Mudel | Üksus | RNBP-65S | RNBP-85S |
RNBP-105S |
RNBP-135L |
RNBP-135L |
RNBP-135LL |
RNBP-165S |
| Sepistamisjaam | EI. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Sepistamisjõud | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.läbimõõt | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Maksimaalne lõikepikkus | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Väljundkiirus | tk/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.K.O. Insult | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Insult | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Peamine ram-käik | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Peamine mootori võimsus | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Üldiselt hämardub. ära lõigatud die | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Üldiselt hämardub. stantsist | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x30L |
Ø60x229L |
Ø75x185L |
| Üldiselt hämardub. põhivormist | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185K |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Surma pigi | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| u. kaal | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Kohaldatav poldi läbim | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Tooriku varre pikkus | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Üldiselt hämardub | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
