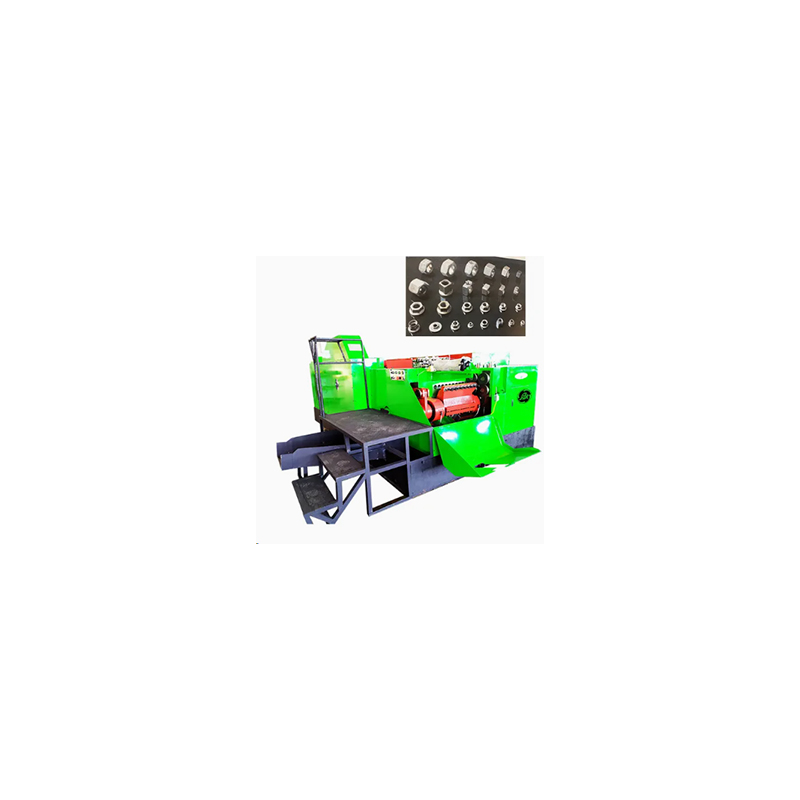

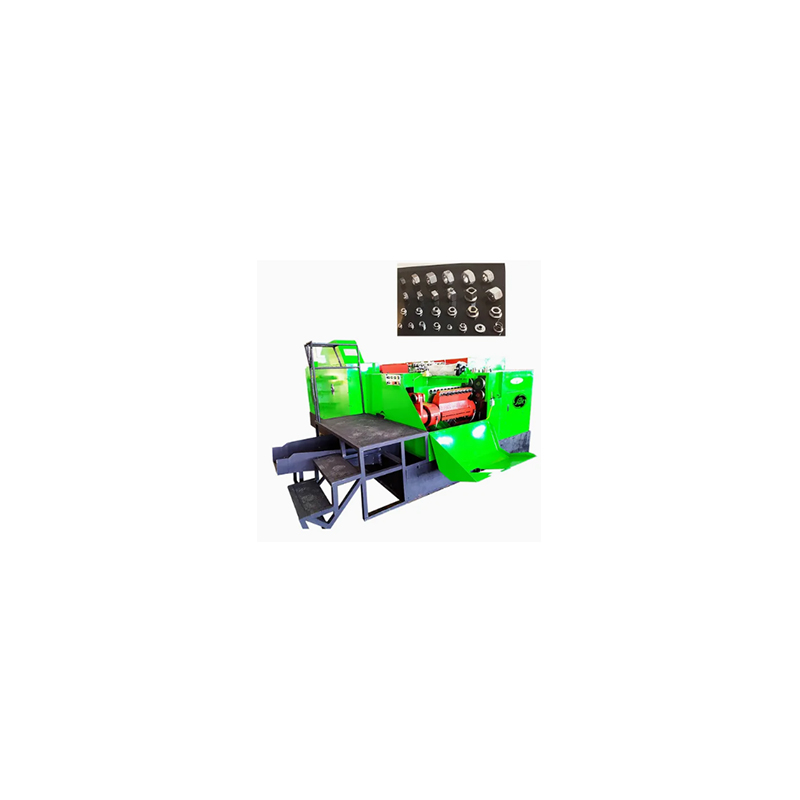

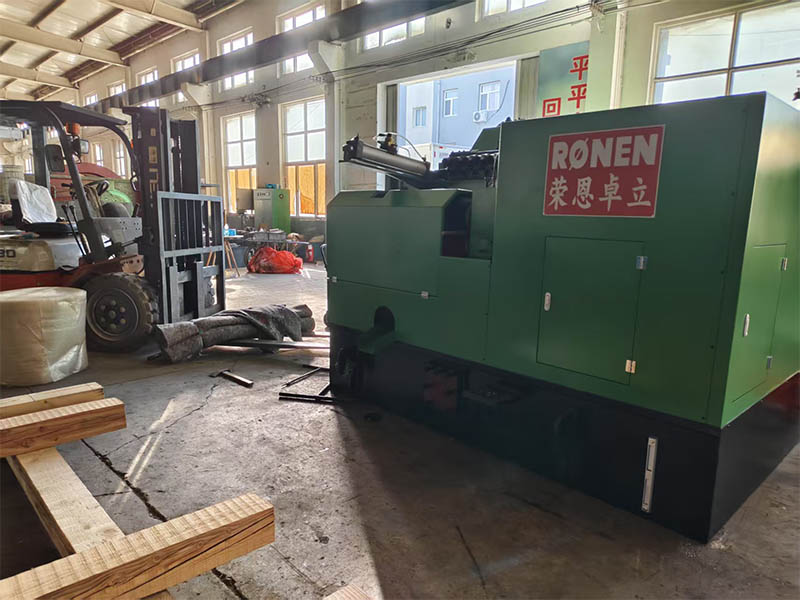

Ääriku pähkli moodustamismasin

Ronen® ääriku pähkli moodustamismasin, mis on usaldusväärne lahus tootjatele, kujundab metallist tühja ääriku mutriks. See surub tühja materjali korraga, et moodustada ääriku sisemised keermed ja mutter. Tootjate jaoks on vaja ainult laadida tooraine, määrake mõõtmed ja see lõpetab kujundamise protsessi - suurendades tootmise töövoogusid.

Saada päring

Tootekirjeldus

Äärsusmutrit moodustamismasin on spetsiaalselt loodud metallist traadi töötlemiseks ääriku pähkliteks. Masin suudab korraga väljapressida nii rõnga serva kui ka mutritoodete kuusnurkse pea. Äärsupähklite olemasolevad spetsifikatsioonid on vahemikus M4 kuni M20.

Toote üksikasjad

Äärsusmutri moodustamismasin on külm ekstrusioonimasin, mis on spetsiaalselt mõeldud ääriku pähklite tootmiseks. See kasutab terastraati, lõikab selle tühjadeks ja seejärel kasutab pähklite külma moodustumise tegemiseks vormi ja lööke. See protsess moodustab mutri allosas integreeritud äärikutaolise tihend ja torkab keskmise augu automaatselt välja, ilma et oleks vaja materjali soojendada.

Ääriku pähkli moodustamismasin algab mähisega. Lõpetamismasin toidab traadi sirgendamismehhanismi, et kõrvaldada painded. Seejärel lõikab täppislõikamismasin sirgendatud traadi konkreetse pikkusega tühikuteks. Tühi maht on ülioluline, kuna see peab sisaldama piisavalt metalli, et moodustada pähkli kuusnurkne korpus ja laiem äärikuosa.

Masina töö võtmejärjeks on ääriku moodustamine. Punch surub tooriku hallituse õõnsuseks, mis on laiem kui kuusnurkne sektsioon. See põhjustab metalli liikumist radiaalselt väljapoole, moodustades mutri põhjas lameda ümmarguse laagri pinna. Ääriku läbimõõtu ja paksust kontrollib hallituse kujundus.

Tooteparameetrid

Spetsifikatsioon	Ühik	11B	14b	17B	19B	24b	27B	30B	33b	36B	41b
Sepistamisjaam	N0.	6s/7s	6s/7s	6s/7s	6s/7s	6s/7s	6s/7s	6s/7s	6s/7s	6s/7s	6s/7s
Maksimaalne piiria	mm	11	15	17	19	24	28	30	33	36	41
Väljalülituspikkus	mm	20/30/40	20/30/40	240/60	25/30/40/60/80	30/60/80	30/40/60/80	30/40/60/80	40/60/80/100	50/60/80/100	50/60/80/100
Sureb pigi	mm	50	60	70	80	100	110	120	140	150	165
Sepistamine	Tonn	60	90	110	135	230	260	300	360	420	650
Tootmissuurus		M3-m6	M6-m10	M8-M12	M8-M14	M10-M18	M12-M18	M14-M20	M16-M22	M18-M24	M20-M27
Väljund	Min/PCS	250	180	150	140	70	60	60	90	80	70
Peamootor	Hj	15	20	30	50	75	100	125	150	250	350
Määrdemootor	Hj	1.5	1.5	1.5	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3
Määrdeaine	L	700	1000	1100	1200	1700	2300	2000	2400	2400	2400
Kaal	Tonn	4.5	8	11	14	25	38	42	45	70	73

Tooteomadused

Ääriku pähkli moodustamismasina tunnus on selle leidlik hallituse kujundus. Hallitusel on spetsiaalselt loodud sooned, mis vastavad ääriku servale, mis võimaldab ekstrusiooniprotsessi ajal ääriku serva paksust ja läbimõõtu täpset juhtida. Masina väljapressimisjõudu saab reguleerida, söötmine on stabiilne ja traadi lõikamispikkuses olev viga on väike.
