Järgnevalt tutvustatakse M10 poltide valmistamise masinat, mis on poltide valmistamise masinate hulgas kõrge efektiivsuse ja automatiseerimisega spetsiaalne seade. Ronen® on oluline tööriist mitmesuguste poltide valmistamiseks kinnitusdetailide tööstuses. Tere tulemast uutele ja vanadele klientidele, et jätkata meiega koostööd, et luua koos parem tulevik!
Nüüd, mil M10 poltide valmistamise masina paremus ja külmotsa tehnoloogia eelised, kasutatakse masinaid laialdaselt ka standardsete kinnitusdetailide ja ebanormaalsete mittestandardsete osade (nt mööbli, mootorratta, masinad, raudteeliikluse, sõiduki, auriku) tootmiseks. , ehitus, lennundus, õmblusmasin, kergetööstus ja igapäevatarbed jne.
Toote parameeter (spetsifikatsioon)
3-jaamaline M10 poltide valmistamise masin:
|
Spetsifikatsioon |
Üksus |
RNBF-63S |
RNBF-83L |
RNBF-103S |
RNBF-103L |
RNBF-133S |
RNBF-133L |
|
Jaam nr. |
Ei. |
3 |
3 |
3 |
3 |
3 |
3 |
|
Sepistamisjõud |
kg |
35 000 |
60 000 |
80 000 |
80 000 |
115 000 |
115 000 |
|
Max lõikeläbimõõt |
mm |
Φ8 |
Φ10 |
Φ12 |
Φ12 |
Φ 15 |
Φ 15 |
|
Max lõikepikkus |
mm |
86 |
130 |
105 |
192 |
145 |
250 |
|
Kiirus |
tk /min |
160-240 |
120-180 |
120-180 |
80-120 |
100-160 |
60-100 |
|
P.K.O insult |
mm |
12 |
18 |
15 |
15 |
26 |
25 |
|
K.O insult |
mm |
65 |
100 |
80 |
162 |
102 |
230 |
|
Peamine ram-käik |
mm |
110 |
160 |
150 |
280 |
200 |
350 |
|
Peamine mootori võimsus |
kw |
11 |
18.5 |
18.5 |
22 |
30 |
30 |
|
Katkestatud stantsi üldine hämarus |
mm |
Φ35*45L |
Φ35*56L |
Φ45*59L |
Φ45*59L |
Φ 63*69L |
Φ 55*70L |
|
Punch stantsi üldine hämarus |
mm |
Φ 40*90L |
Φ45*125L |
Φ53*115L |
Φ53*112L |
Φ60*130L |
Φ60*179L |
|
Peamise stantsi üldine hämarus |
mm |
Φ50*85L |
Φ60*130L |
Φ75*108L |
Φ75*200L |
Φ86*135L |
Φ86*265L |
|
Surma pigi |
mm |
60 |
70 |
90 |
90 |
100 |
100 |
|
Ligikaudne kaal |
kg |
7500 |
13 000 |
14 000 |
19 500 |
20 000 |
31 000 |
|
Kohaldatav poldi läbimõõt |
mm |
3-6 |
5-8 |
6-10 |
6-10 |
8-12.7 |
8-12.7 |
|
Tooriku varre pikkus |
mm |
10-65 |
15-100 |
15-100 |
25-152 |
20-100 |
70-210 |
4-jaamaline M10 poltide valmistamise masin:
|
Spetsifikatsioon |
Üksus |
RNBF-64S |
RNBF-64L |
RNBF-84SL |
RNBF-84L |
RNBF-104S |
RNBF-104L |
|
Jaam nr. |
Ei. |
4 |
4 |
4 |
4 |
4 |
4 |
|
Sepistamisjõud |
kg |
40 000 |
40 000 |
60 000 |
65 000 |
80 000 |
80 000 |
|
Max lõikeläbimõõt |
mm |
Φ8 |
Φ8 |
Φ10 |
Φ10 |
Φ12 |
Φ12 |
|
Max lõikepikkus |
mm |
86 |
125 |
185 |
130 |
130 |
185 |
|
Kiirus |
tk/min |
160-240 |
120-160 |
120-180 |
120-160 |
120-160 |
85-135 |
|
P.K.O insult |
mm |
12 |
12 |
18 |
18 |
20 |
30 |
|
K.O insult |
mm |
65 |
100 |
150 |
100 |
100 |
160 |
|
Peamine ram-käik |
mm |
110 |
160 |
200 |
160 |
190 |
260 |
|
Peamine mootori võimsus |
kw |
11 |
11 |
15 |
22 |
22 |
30 |
|
Katkestatud stantsi üldine hämarus |
mm |
Φ30*45L |
Φ30*45L |
Φ35*56L |
Φ35*56L |
Φ45*56L |
Φ45*59L |
|
Punch stantsi üldine hämarus |
mm |
Φ 40*90L |
Φ40*125L |
Φ45*125L |
Φ45*125L |
Φ53*125L |
Φ53*215L |
|
Peamise stantsi üldine hämarus |
mm |
Φ50*85L |
Φ50*130L |
Φ60*130L |
Φ60*130L |
Φ75*135L |
Φ75*185L |
|
Surma pigi |
mm |
60 |
60 |
70 |
880 |
90 |
94 |
|
Ligikaudne kaal |
kg |
8000 |
10 000 |
13 000 |
14 000 |
18 000 |
21 000 |
|
Kohaldatav poldi läbimõõt |
mm |
3-6 |
3-6 |
5-8 |
5-8 |
6-10 |
6-10 |
|
Tooriku varre pikkus |
mm |
10-65 |
10-100 |
25-150 |
15-100 |
20-152 |
80-300 |
5-jaamaline M10 poltide valmistamise masin:
|
Spetsifikatsioon |
Üksus |
RNBF-65S |
RNBF-85L |
RNBF-105S |
RNBF-135L |
RNBF-165S |
RNBF-205S |
|
Jaam nr. |
Ei. |
5 |
5 |
5 |
5 |
5 |
5 |
|
Sepistamisjõud |
kg |
40 000 |
80 000 |
90 000 |
130 000 |
200 000 |
350 000 |
|
Max lõikeläbimõõt |
mm |
Φ8 |
Φ10 |
Φ12 |
Φ 15 |
Φ18 |
Φ23 |
|
Max lõikepikkus |
mm |
86 |
130 |
133 |
190 |
190 |
240 |
|
Kiirus |
tk/min |
120-200 |
95-160 |
90-150 |
60-105 |
50-80 |
45-75 |
|
P.K.O insult |
mm |
12 |
26 |
20 |
30 |
35 |
46 |
|
K.O insult |
mm |
65 |
85 |
110 |
160 |
160 |
220 |
|
Peamine ram-käik |
mm |
110 |
140 |
190 |
270 |
285 |
346 |
|
Peamine mootori võimsus |
kw |
11 |
22 |
22 |
37 |
55 |
75 |
|
Katkestatud stantsi üldine hämarus |
mm |
Φ30*45L |
Φ35*62L |
Φ45*59L |
Φ 63*69L |
Φ64*100L |
Φ75*120L |
|
Punch stantsi üldine hämarus |
mm |
Φ 40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ75*185L |
Φ90*215L |
|
Peamise stantsi üldine hämarus |
mm |
Φ50*85L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ108*200L |
Φ125*240L |
|
Surma pigi |
mm |
60 |
80 |
94 |
110 |
129 |
140 |
|
Ligikaudne kaal |
kg |
10 000 |
16 000 |
20 000 |
31 000 |
52 000 |
40 000 |
|
Kohaldatav poldi läbimõõt |
mm |
3-6 |
5-8 |
6-10 |
8-12.7 |
10-16 |
12-20 |
|
Tooriku varre pikkus |
mm |
10-65 |
15-100 |
15-105 |
25-152 |
25-152 |
25-200 |
Masina üksikasjad ja töökoja ekraan

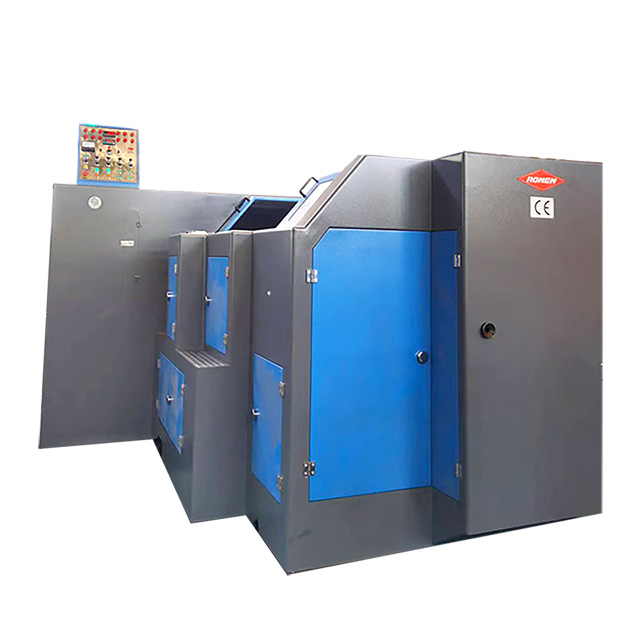

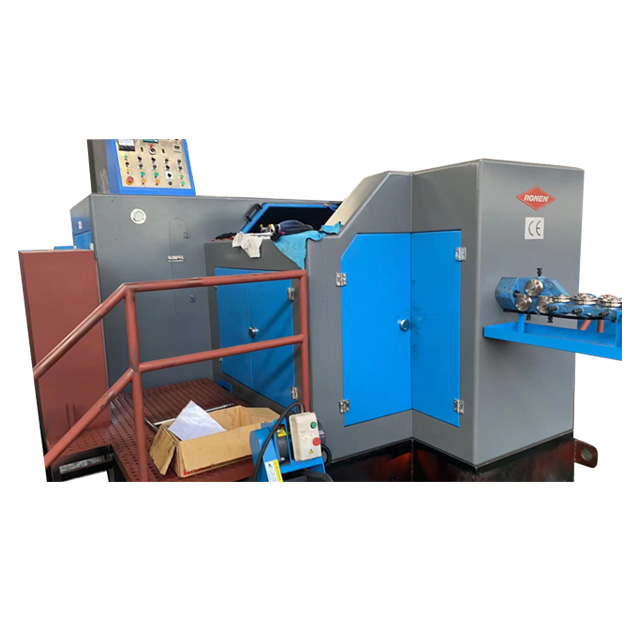

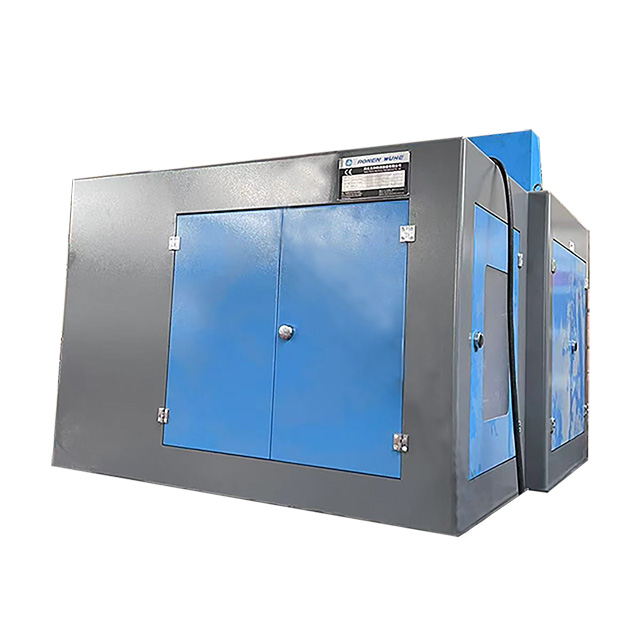

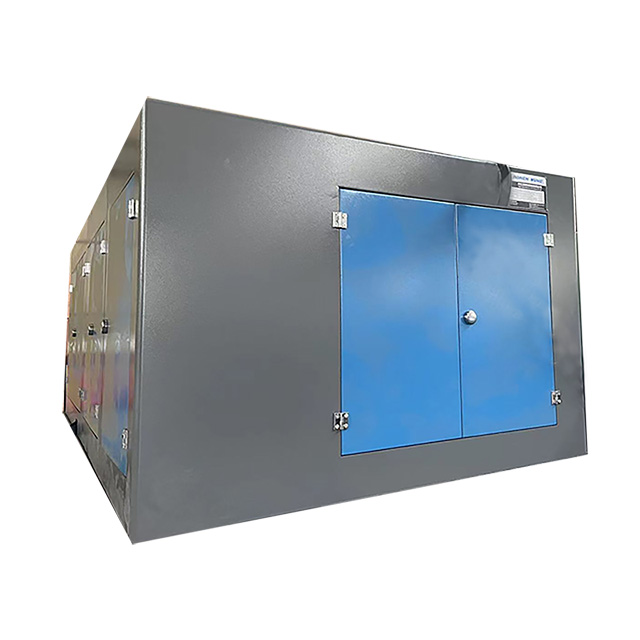

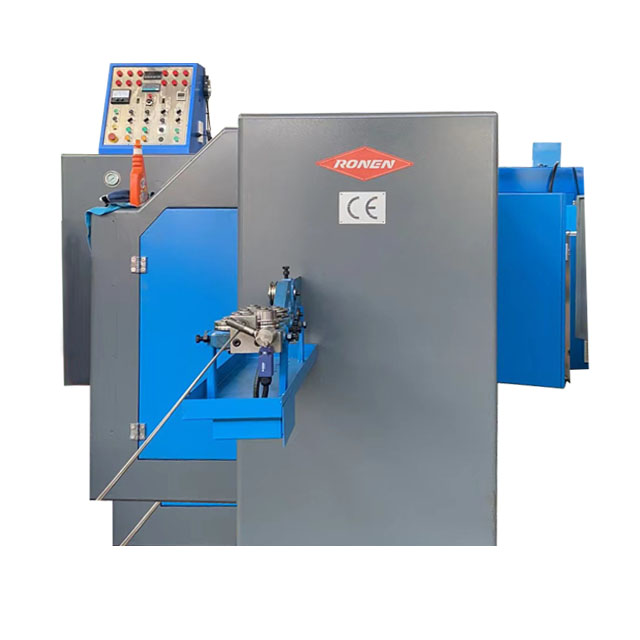

M10 poltide valmistamise masin RONENi töökojas.
Lõpetatud toode:
Toote funktsioon Kuva video
Järgmine on M10 poltide valmistamise masina töövideo.
Sertifikaadid
M10 poltide valmistamise masin: sertifikaadid.
KKK
K: Mis on M10 poltide valmistamise masina toiteallikas?
V: Hiina standardne toiteallikas on 380 V, 3P, 50 Hz. Samuti saame vastavalt kohandada.
K: Kas teil on CE-sertifikaat?
V: Jah, meil on CE-sertifikaat.
K: Millised on teie maksetingimused?
V: Toetame T / T, L / C jne TT, 30% ettemakse ja saldo 70% enne saatmist.
K: Kui garantiiaeg on üle, kas me saame teiega tehnilisi probleeme kontrollida?
A: Peab tahtma. Meie pakutav teenus on eluaegne, olenemata kellaajast ja probleemist, oleme valmis teid aitama.
K: Kas saate pakkuda tellimisvideot ja näidiseid?
V: Muidugi. Uuendame teavet (fotod, videod jne) koos teiega kasutuselevõtu ajal ja pärast seda ning saadame näidised. Saadetis korraldatakse alles pärast selle õigsuse kinnitamist.
