Ronen® ruudukujuline mutter optiline sorteerimismasin, mis on loodud vastama kõrgetele tootjate standarditele, kasutab ruudukujuliste pähklite kontrollimiseks kaameraid. See võib tuvastada selliseid defekte, näiteks pähklite pragunenud nurgad või deformeerunud niidid, ja eraldada need. See sorteerib kvalifitseeritud pähklid automaatselt ühte sorteerimiskasti ja kvalifitseerimata pähklid teise sorteerimiskasti.
Ruudukujulise mutri optiline sortimismasin on spetsiaalselt loodud defektsete toodete tuvastamiseks ja ruudukujuliste pähklite spetsifikatsioonide järgi klassifitseerimiseks. Optilise objektiivi ja valgustuse abil saab see tuvastada, kas mutris on probleeme.
Ruudukujuline mutter optiline sorteerimismasin on spetsiaalne sorteerimisseadmed, mis on mõeldud ruudukujuliste pähklite jaoks. See südamik lahendab kaks võtmevajadust: esiteks jäädvustab optilise äratundmistehnoloogia kaudu täpselt ruudukujulise struktuuri, serva- ja nurga kontuuride ning muude ruudukujuliste omaduste omadused ning eraldab ruudukujulised pähklid kiiresti segatud kinnitusdetailidest, näiteks poldidest, ümmargustest pähklitest ja seibest, et vältida sarnaste osade segadust; Teiseks, eraldatud ruudukujuliste mutrite puhul testib see põhilisi atribuute nagu suurus (näiteks külgpikkus, diagonaalne kaugus), paksus ja keerme suurus (näiteks pigi, nominaalne läbimõõt) ning korraldab ruudukujuliste mutrite segatud partiid rühmadesse, pakkudes ühtseid spetsifikatsioone, pakkudes standardiseeritud materjale järgnevate ladude ja montaažide jaoks. Kogu protsess tugineb tõhusa ja täpse sortimise saavutamiseks optilisele tehnoloogiale.

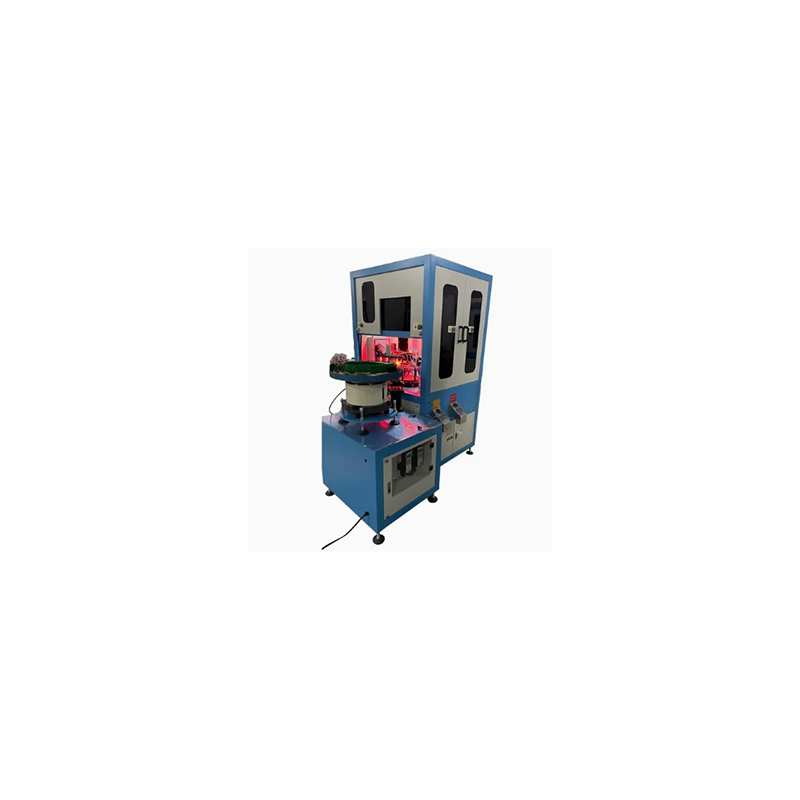

Ruudukujulise mutri optiline sortimismasin kasutab vibreerivat kausi tüüpi sööturit ja on varustatud kohandatud radade ja suunamisriistadega. Need tööriistad on hoolikalt loodud iga ruudukujulise mutri turvaliseks asendamiseks, tavaliselt ühe küljega allapoole, võimaldades kaameral saada järjepidevaid ülalt alla vaateid, võimaldades seeläbi täpset mõõtmist.
Lisaks suuruse klassifikatsioonile saab masin tuvastada ja eemaldada ka defektsed osad. Visuaalne süsteem suudab tuvastada tavalisi defekte, nagu nurgakahjustused, praod, puuduvad niidid (eelneva mutrite jaoks), tugeva rooste või valede šampide jaoks. See kvaliteedikontrolli funktsioon tagab, et pakendisse pääsevad ainult kvalifitseeritud mutrid.
| Ese | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Traadi läbimõõt (mm) | Φ3.0-f8.0 |
Φ8,0-F16.0 |
Φ1,2-f3.0 |
Φ8-F20 |
| Pea laius (mm) | Φ5-F15 |
Φ10-F25 |
Φ2,5-F8 |
Φ8-F35 |
| Pea kõrgus (MM) | 2-10 | 2-25 | 0,5-7 |
|
| Pikkus pea all (mm) | 5-70 | 15-120 | 1.5-12 |
|
| Täpsuse sortimine (MM) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Sorteerimiskiirus (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Õhurõhk (kg/cm³) |
5 |
|||
| Arvuti | Tööstusarvuti | |||
| Digitaalkaamera | Basler | Basler |
Basler |
Basler |
| NET/BROTSEMAL (KG) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Masin Dimensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Mõõde pärast kastmist (host/vibreeriv koht+arvuti alus) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Ruudukujulise mutri optilise sortimismasina müügipunkt on see, et see saab ruudukujulisi mutreid täpselt ja kiiresti sortida. Selle kaamera suudab jäädvustada mitme nurga alt, seega on defektsetel toodetel põhimõtteliselt võimatu tuvastada. Kiirus on samuti kiirem kui käsitsi töö ja täpsus jääb samaks ka pärast pidevat tööt mitu tundi.
